一、术语与定义:
1. 防火阀:
安装在通风、空气调节系统的送、回风管道上,平时呈开启状态,火灾时当管道内烟气温度达到70℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门。
防火阀一般由阀体、叶片、执行机构和温感器等部件组成。
2. 排烟防火阀:
安装在机械排烟系统的管道上,平时呈开启状态,火灾时当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门。
排烟防火阀一般由阀体、叶片、执行机构和温感器等部件组成。
3. 排烟阀:
安装在机械排烟系统各支管端部(烟气吸入口)处,平时呈关闭状态并满足漏风量要求,火灾或需要排烟时手动和电动打开,起排烟作用的阀门。带有装饰口或进行过装饰处理的阀门称为排烟口。
排烟阀一般由阀体、叶片、执行机构等部件组成。
二、分类及标记:
1. 按阀门控制方式分类见表1
2. 按阀门功能分类见表2
3. 按外形分类分为矩形阀门和圆形阀门
(1)圆形阀门常用规格见表3
(2)矩形阀门常用规格见表4。
4. 标记:
(1)防火阀的名称符号为FHF。
(2)排烟防火阀的名称符号为PFHF。
(3)排烟阀的名称符号为PYF。

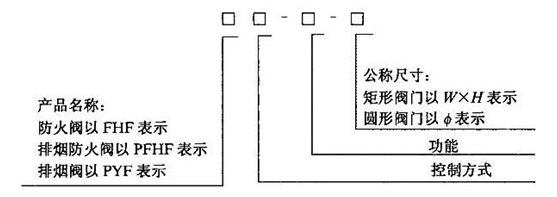

(4)阀门标记为:
标记示例:
示例1:FHF WSDj-F-630×500表示具有温感器自动关闭、手动关闭、电控电机关闭方式和风量调节功能,公称尺寸为630mm×500mm的防火阀。
示例2:PFHF WSDc-Y-ф1000表示具有温感器自动关闭、手动关闭、电控电磁铁关闭方式和远距离复位功能,公称直径为1000mm的排烟防火阀。
示例3:PYF SDc-K-400×400表示具有手动开启、电控电磁铁开启方式和阀门开启位置信号反馈功能,公称尺寸为400mm×400mm的排烟阀。
三、材料及配件:
1. 材料及零部件:
(1)阀体、叶片、挡板、执行机构底板及外壳宜采用冷轧钢板、镀锌钢板、不锈钢板或无机防火板等材料制作。
(2)排烟阀的装饰口宜采用铝合金、钢板等材料制作。
(3)轴承、轴套,执行机构中的棘(凸)轮等重要活动零部件,采用黄铜、青铜、不锈钢等耐腐蚀材料制作。
(4)各类弹簧的制作应符合相应的国家标准要求。
2. 配件:
(1)阀门的执行机构应是经国家认可授权的检测机构检测合格的产品。
(2)防火阀或排烟防火阀执行机构中的温感器元件上应标明其公称动作温度。
