《耐火窗》中,对型材的质量并没有多少明确的要求,只是型材材质会影响其他几项检验的结果。
型材的表面应平整、光滑、不应有毛刺、裂纹、压坑、及明显凹陷、空洞等。
型材的厚度、宽度、壁厚所带来的强度、延展性、冷热膨胀性能等会影响窗体的连接部件的牢固度、关闭可靠性、扭曲度等,不同的材料、不同的窗体规格、结构,应选用相应的厚度和宽度来达到这个平衡点。
下面列出耐火窗选择铝合金(断桥铝)型材的具体参考要求:
1. 外观质量:
(1)型材表面应整洁,不允许有裂纹、起皮、腐蚀和气泡等缺陷存在。
(2)型材表面上允许有轻微的压坑、碰伤、擦伤存在,见下表:
2.化学成分:
3. 尺寸偏差:
(1)壁厚:耐火窗窗铝合金型材最小公称壁厚应不小于1.4mm。
(2)允许壁厚偏差:
(3)允许非壁厚尺寸偏差:

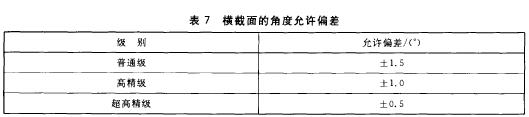

(4)角度允许偏差
(5)圆角半径允许偏差:
(6)曲面间隙:对曲面间隙有要求时,应双方协商曲面弧样板。任意25mm弦长上的圆弧曲面问隙不超过0.13mm。当横截面圆弧部分的圆心角不大于90°时,曲面间隙不超过0.13×弦长25mm,弦长不足25mm时,按? 25mm计算;当横截面圆弧部分的圆心角大于90°时,型材的曲面问隙不超过:0.13×(90°圆心角对应弦长+其余数圆J心角对应弦长)/25mm,弦长不足25mm时,按25mm计算。
(4)平面间隙:
(5)弯曲度:
(6)扭拧度:
4. 力学性能:
(1)温力学性能应符合下表的规定。
(2)取样部位的公称壁厚小于1.2O mm时,不测定断后伸长率。
5. 耐火极限:不应低于 1h。
