关于风管、水管、桥架、格栅吊顶下增设喷头问题的探讨!

更新日期:2021-11-04信息来源:https://b.1190119.com/article-1959.htm访问次数:853
关于风管、水管、桥架、格栅吊顶下增设喷头问题的探讨



关键词:喷水灭火设备认证灭火设备认证灭火设备消防产品认证

本文结合国家规范和国标图集,以及现场实际的喷头安装图片进行分享,挡水板不可用来辅助喷头启动,供参考探讨。

一、国家规范要求

GB50084-2017《自动喷水灭火系统设计规范 》

1、超过宽度的障碍物下方应增设喷头:

7.2.3 当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时,其下方应增设喷头;采用早期抑制快速响应喷头和特殊应用喷头的场所,当障碍物宽度大于0.6m时,其下方应增设喷头。



2、增设喷头上有缝隙时,可增加挡水板:

7.1.10 挡水板应为正方形或圆形金属板,其平面面积不宜小于0.12㎡,周围弯边的下沿宜与洒水喷头的溅水盘平齐。除下列情况和相关规范另有规定外,其他场所或部位不应采用挡水板:

1、设置货架内置洒水喷头的仓库,当货架内置洒水喷头上方有孔洞、缝隙时,可在洒水喷头的上方设置挡水板;

2、宽度大于本规范第7.2.3条规定的障碍物,增设的洒水喷头上方有孔洞、 缝隙时,可在洒水喷头的上方设置挡水板。



3、镂空吊顶:

7.1.13 装设网格、栅板类通透性吊顶的场所,当通透面积占吊顶总面积的比例大于70%时,喷头应设置在吊顶上方,并符合下列规定:

1、通透性吊顶开口部位的净宽度不应小于10mm ,且开口部位的厚度不应大于开口的最小宽度;

2、喷头间距及溅水盘与吊顶上表面的距离应符合7.1.13的规定。

二、国标图集要求

19S910《自动喷水灭火系统设计》

1、成排布置的管道:



2、梁、通风管道、桥架等:

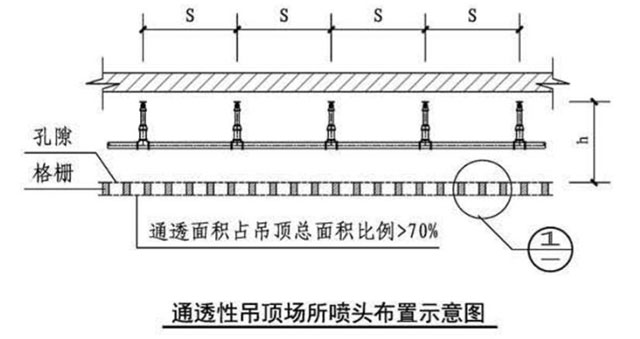

3、镂空吊顶:



三、镂空吊顶增设喷头探讨

按照:GB50084-2017《自动喷水灭火系统设计规范 》7.1.10,镂空吊顶在通透率小于70%时,吊顶下方增加布置的喷头,也应在洒水喷头的上方设置挡水板,因为当吊顶上的喷头动作时,也有可能淋湿吊顶下喷头的感温元件。

四、一些实际安装的照片

1、成排布置的管道:



2、镂空吊顶:



3、风管:



4、管道+桥架:
